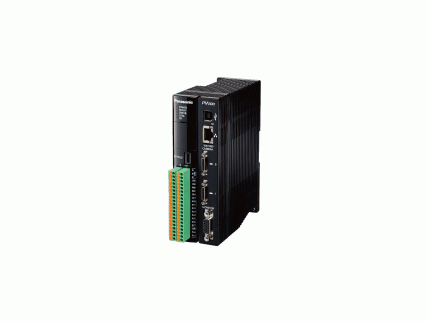

圖像處理裝置PV240
發布者:handler 發布日期:2016-10-26

對位用圖像處理裝置的解決方案

(歡迎點擊右側百度商橋或QQ咨詢在線客服,或直接撥打我們總機020-81219749)

RoHS規格CE Marking

CE 已取得。
CE : EMC指令

特點

自動校準功能

拍攝對位標記,然后自動統一相機與平臺的坐標系。
當2臺相機視野不同、安裝方式異常時(反轉、傾斜)也可以輕松對應。

校準的圖表化

可從視覺上確認自動校準的結果。 對于造成對位不良的主要原因之一,即是否正確地執行了校準,也可簡單地進行確認。

校準的圖表化
校準的圖表化

對位仿真功能[PC設定軟件]

可在PC上重現對位動作。 將對位動作分為4步進行仿真,從而可對動作進行階段性的確認。

  • 一旦發生故障,只要有圖像,即可利用PC設定軟件,在桌上確認對位動作。
    要判斷故障原因何在時,十分方便。

  • 還可確認輸出的數值,可確定故障原因是出在圖像處理上,還是出在裝置上。

  • 用途

  • 液晶與薄膜的貼合
    液晶與薄膜的貼合
    液晶板與PCB基板的壓接
    液晶板與PCB基板的壓接
  • IC托盤的對位
    IC托盤的對位


系統構成

種類

本體

項目規格訂貨產品號
圖像檢測裝置 PV240NEW

PhotoMOS輸出 2鏡頭型
(連接攝像機:彩色/黑白)

ANPV0242ADP

攝像機?手柄?監控器?攝像機安裝支架

項目規格訂貨產品號
攝像機0.3M彩色攝像機0.3MANPVC2040
0.3M彩色小型攝像機0.3MANPVC6030
2M彩色攝像機2MANPVC2260
0.3M黑白攝像機0.3MANPVC1040
0.3M黑白小型攝像機0.3MANPVC5030
2M黑白攝像機2MANPVC1210
4M黑白攝像機4MANPVC1470 (注1)
攝像機電纜3mANPVC8103
5mANPVC8105 (注3)
10mANPVC8110 (注3)
耐彎曲攝像機電纜3mANPVC8103R
5mANPVC8105R (注3)
10mANPVC8110R (注3)
小型攝像機用電纜3mANPVC8203
5mANPVC8205
10mANPVC8210
手柄附帶3m電纜:CE品ANPVP03
附帶10m電纜:CE品ANPVP10
鏡頭0.3M攝像機用f=6 C帶鎖鏡頭ANB842NL
f=8.5 C帶鎖鏡頭ANB843L (注2)
f=16 C帶鎖小型鏡頭ANB845NL
f=25 C帶鎖小型鏡頭ANB846NL
f=50 C帶鎖鏡頭ANB847L
f16 C帶鎖超小型鏡頭ANM88161 (注2)
f=25 C帶鎖超小型鏡頭ANM88251 (注2)
f=50 C帶鎖小型鏡頭ANM88501
百萬像素?cái)z像機用f=16 C帶鎖鏡頭ANPVL162
f=25 C帶鎖鏡頭ANPVL252
f=50 C帶鎖鏡頭ANPVL502
中間環(注4)C帶鎖/CS帶鎖透鏡共用環套(40, 20, 10, 5, 1, 0.5mm 各1個)ANB848
5mm中間環 1個ANB84805
推薦監控器(電纜)XGA監控器DC24V、10.4英寸ANPVM11021
VGA監控器?XGA監控器用監控器電纜:3mANMX83313
監控器電纜:5mANMX83315
其他攝像機安裝支架
(4M彩色攝像機用)
-ANPVH005
(注1)攝像機電纜僅限使用3m。
(注2)ANB843L、ANM88161、ANM88251 無法與0.3M黑白小型攝像機組合使用。
(注3)ANPVC8105、ANPVC8110、ANPVC8105R、ANPVC8110R 無法用于4M黑白攝像機。
(注4)若購買攝像機,將附上中間環(1mm×2個、0.5mm×1個)。
